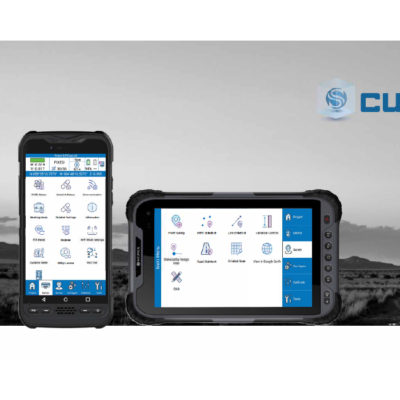

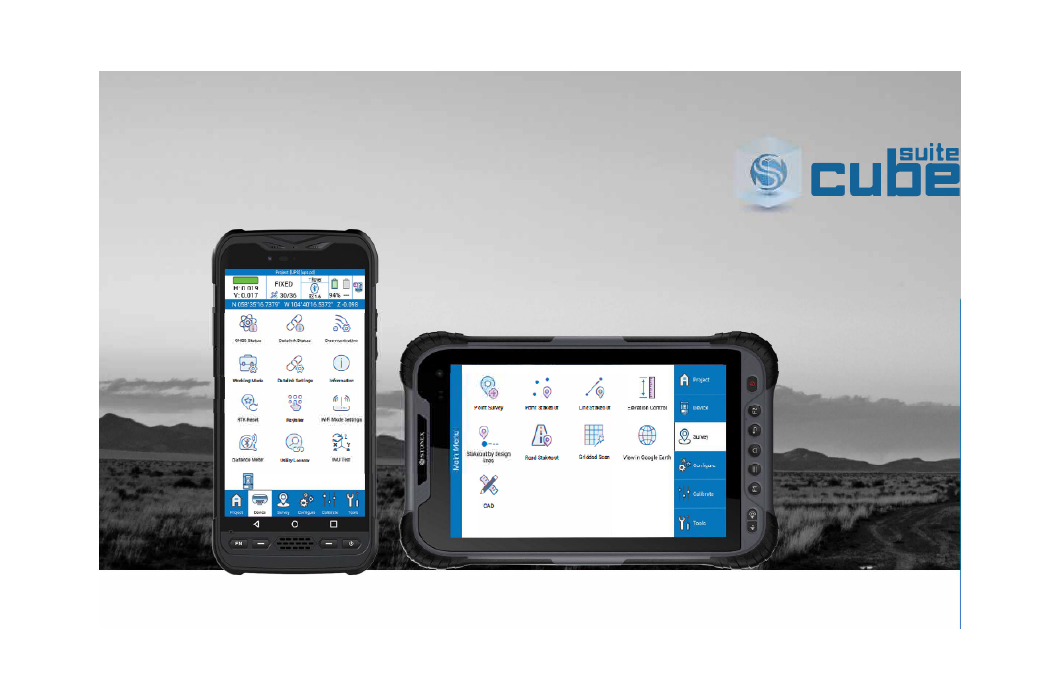

Cube-a Software de campo de Stonex

Las soluciones de campo de Stonex para levantamientos GNSS RTK y estaciones totales harán que el trabajo de los operadores sea rápido y sencillo, garantizando una alta productividad en todos los trabajos que requieran precisión y eficiencia.

Módulos principales

GPS

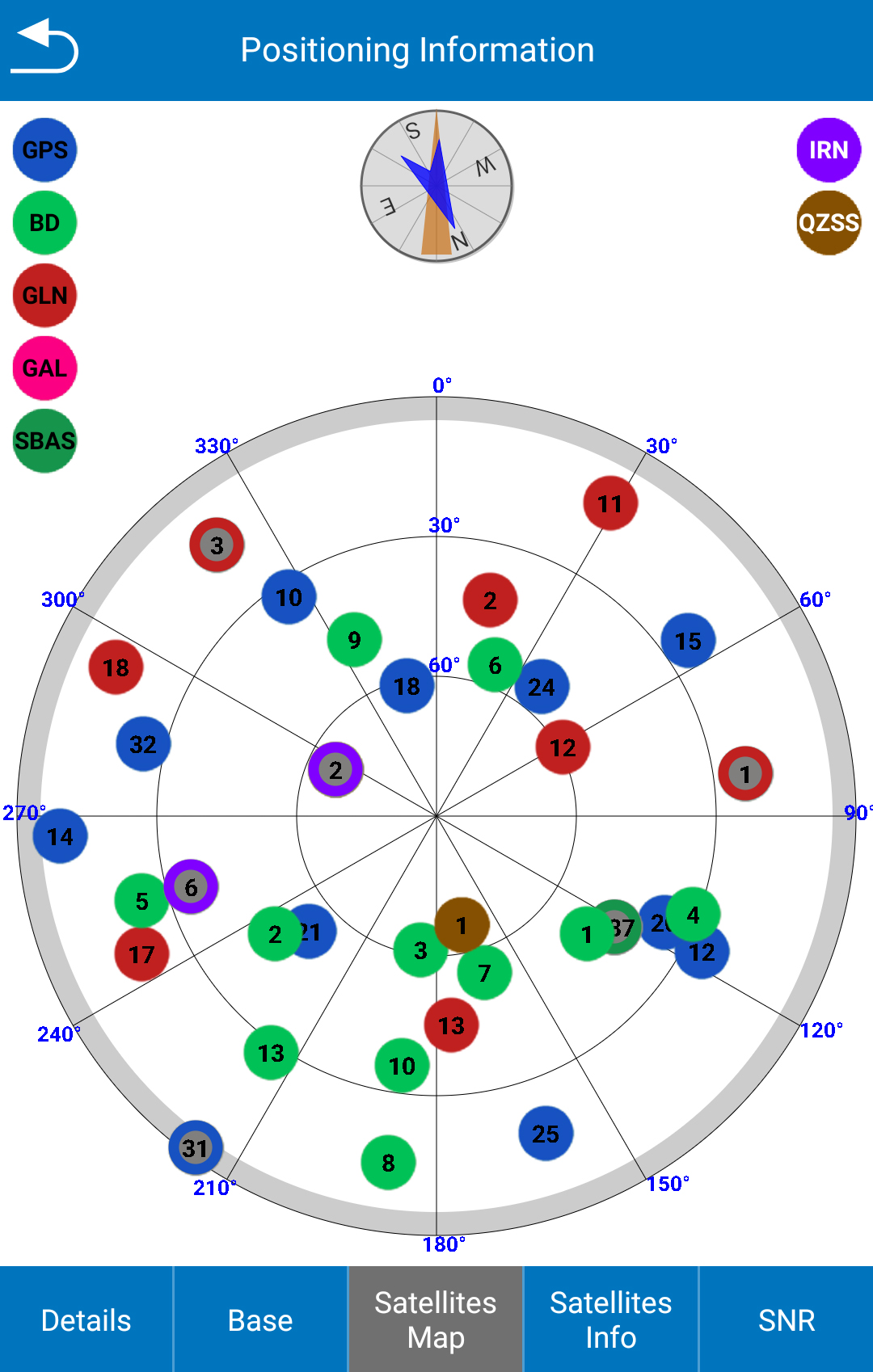

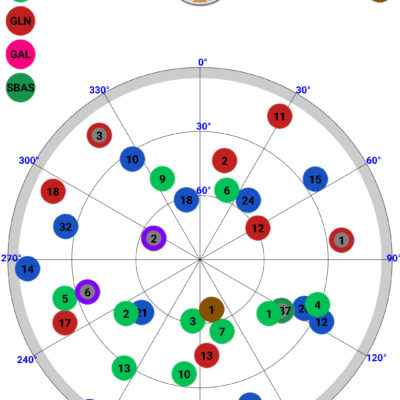

Cube-a es compatible con todos los receptores GNSS Stonex. Admite los modos Rover, Rover Stop&Go, Base y Estático. Varias pantallas proporcionan información útil sobre el estado del receptor GNSS, incluida la posición, el Sky Plot, los niveles SNR y la posición base.

ESTACION TOTAL

Cube-a ha sido diseñado para admitir totalmente encuestas mixtas. Un levantamiento Cube-a admite puntos GPS y estaciones polares clásicas y mide en algún momento. Las estaciones polares se pueden configurar para ocupar puntos GPS previamente recopilados o en posiciones desconocidas calculadas utilizando el programa Free Stationing. Asimismo, el sistema de referencia GPS se puede ajustar para que coincida con un estudio polar existente en coordenadas locales. Cube-a es compatible con todas las estaciones totales Stonex mediante Bluetooth.

Módulos complementarios

SIG

Las funcionalidades SIG están bien integradas en el flujo de trabajo de la topografía GPS estándar. Gracias a la capacidad del Cube-a para recopilar no sólo puntos individuales sino también dibujar automáticamente vectores que pasan a través de los puntos recopilados, la topografía GIS se vuelve rápida y sencilla. La solicitud de cumplimentación de los datos GIS es automática y sigue automáticamente la adquisición del punto o del vector. Los formularios de datos se pueden definir libremente utilizando el diseñador de conjuntos de características integrado o crearse automáticamente mediante Cube-a a partir de un archivo DBF de muestra.

La importación y exportación de archivos de forma estándar garantiza la compatibilidad e interoperabilidad de Cube-a con prácticamente cualquier otro software SIG.

Es posible visualizar capas WMS en el mapa de fondo.

3D Y CARRETERAS

El módulo 3D agrega un conjunto completo de comandos para realizar modelado de superficies en tiempo real. Los puntos base y las restricciones se seleccionan por capa. Las restricciones opcionales incluyen un perímetro, líneas de ruptura y agujeros (áreas cerradas no trianguladas). El modo de visualización de la superficie se puede seleccionar entre estructura alámbrica, triángulos rellenos con bordes, triángulos sombreados con bordes o externo. Perímetro con puntos triangulados. Los cálculos de volumen se pueden definir fácilmente entre un modelo y un plano de referencia horizontal o inclinado. Los resultados, así como los datos de la superficie, se pueden exportar a varios formatos de archivo. En este módulo se incluye la función Carreteras, que permite replantear las líneas centrales/alineaciones de las carreteras base y las secciones transversales. Los modos de replanteo disponibles son: por interpolación continua a lo largo del trazado y por puntos de estación, la elevación se puede derivar del perfil de elevación, de la sección transversal más cercana, o por interpolación utilizando las secciones transversales anterior y siguiente. El gráfico propone dos tipos de vistas: línea central/alineación y sección transversal.

Principales funcionalidades

ENCUESTA

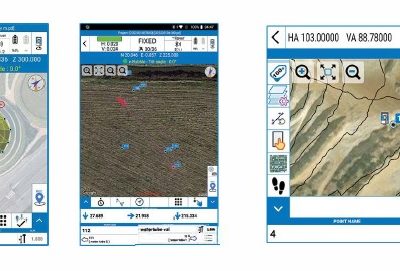

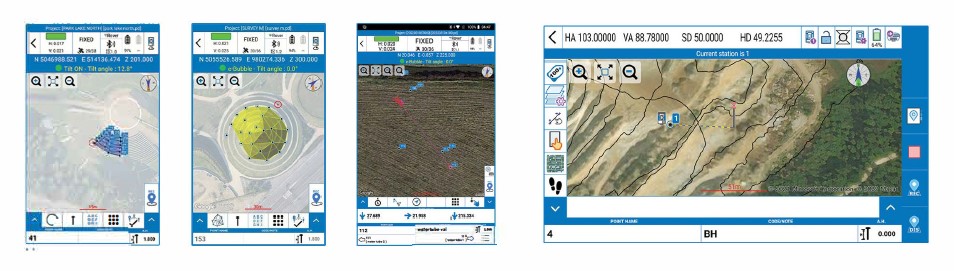

Una interfaz de encuesta simple e intuitiva con numerosos indicadores ayuda inmediatamente al topógrafo a comprender qué tipo de trabajo y en qué condiciones se está llevando a cabo. Los indicadores muestran información variada, como el estado de la solución, la precisión de la posición, los niveles de la batería, los retrasos en la corrección RTK y más. Las pantallas intuitivas permiten cambiar fácilmente la configuración, ver los puntos recopilados, agregar nuevos elementos y dibujos CAD o continuar con la topografía.

VIGILANCIA

Una interfaz compacta agrupa todos los comandos de lanzamiento de replanteos en una sola pantalla para facilitar el trabajo en el campo. Las pantallas de replanteo están enriquecidas con indicadores gráficos y analíticos que guían al topógrafo para llegar al punto objetivo.

Gracias a esta interfaz podrás leer toda la información necesaria para completar el trabajo de replanteo, seleccionar puntos o añadirlos y cambiar rápidamente todas las configuraciones.

CAD INTEGRADO

Cube-a incluye una función CAD inteligente y fácil de usar. El CAD ha sido diseñado para funcionar con pantallas táctiles y permite dibujar fácilmente puntos y otras entidades CAD mediante un puntero inteligente que se puede mover con un dedo y que siempre transmite al usuario una gran confianza en el resultado obtenido. La ayuda de referencias a objetos como punto, punto medio, punto final, intersección y otros hace posible integrar el levantamiento con nuevos elementos directamente en el campo.
